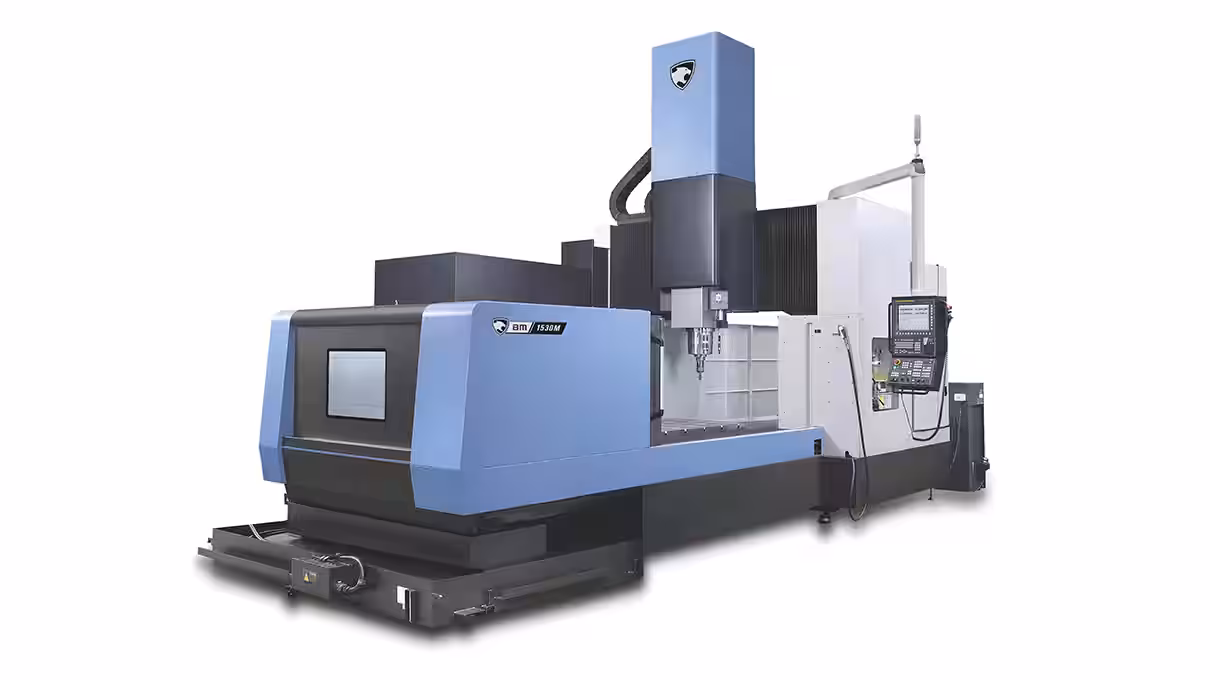

BM 1530M DN Solutions
-
Hành trình trục X: 3.000 mm
-
Hành trình trục Y: 1.550 mm
-
Hành trình trục Z: 800 mm
BM series
Trung tâm gia công đứng kiểu cầu – chính xác cao, độ cứng vững
Các nhà sản xuất gia công khuôn lớn, khuôn cỡ đại (như khuôn dập, khuôn ép nhựa…) trong ngành ô tô cần những máy công cụ hiệu suất cao và độ chính xác cao. Vì vậy, nhiều doanh nghiệp đã đầu tư vào dòng máy BM Series của chúng tôi.
Trục chính tốc độ cao, độ cứng vững cao (trang bị tiêu chuẩn)
-
Trục chính tốc độ cao 12.000 vòng/phút
-

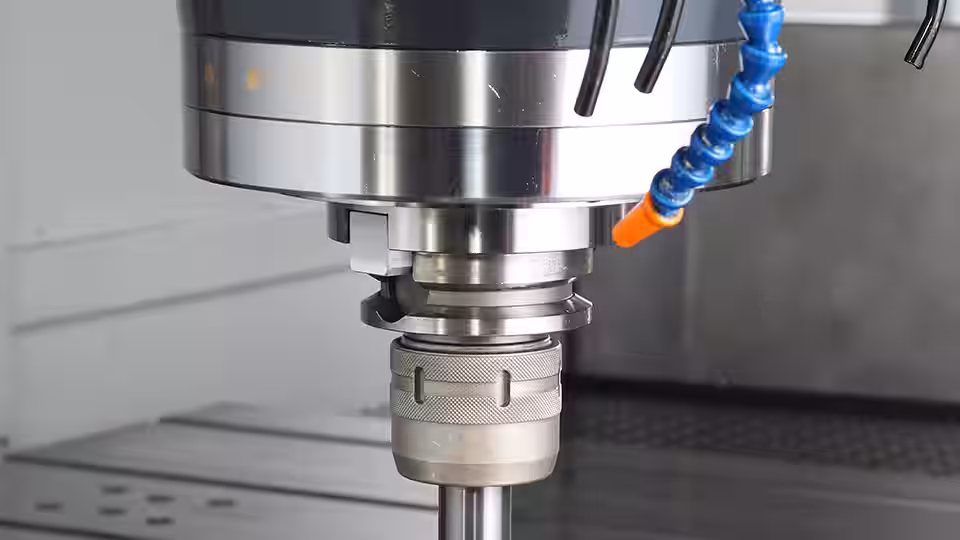

Trục chính dạng long-nose, lý tưởng cho gia công hốc sâu khuôn mẫu
-
Trục chính tiếp xúc kép (dual contact spindle) trang bị tiêu chuẩn, tăng độ cứng và giảm rung động tối đa
Trang bị trục chạy dao tiêu chuẩn – độ chính xác cao
-
Tất cả các trục được trang bị thước quang (linear scale) tiêu chuẩn
-

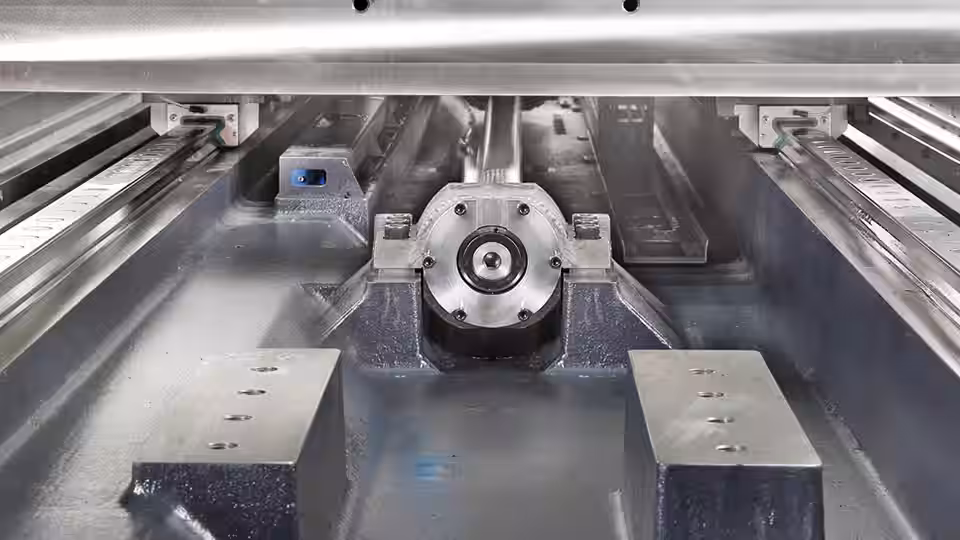

Hệ thống làm mát ổ bi và đai ốc vít me
Kết cấu & điều khiển tối ưu cho gia công khuôn chất lượng cao
-

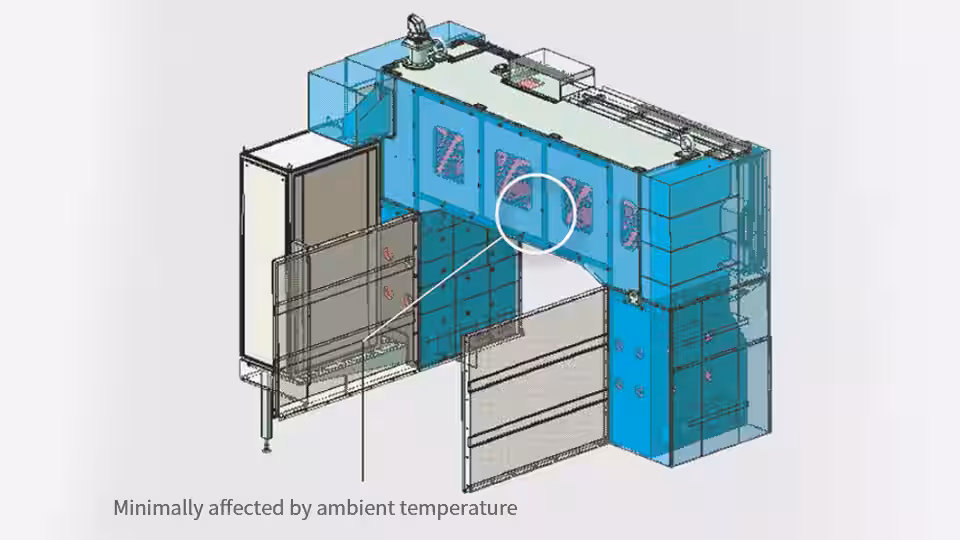

Che chắn giúp giảm ảnh hưởng của biến động nhiệt độ môi trường
-
Bù sai lệch nhiệt cho trục chính và kết cấu máy được trang bị tiêu chuẩn
Thông số kỹ thuật (Product Specifications)
Các thông số kỹ thuật được xây dựng theo tiêu chuẩn toàn cầu và có thể khác nhau tùy theo từng khu vực.
| CAPACITY | |
| Chuck size | |
| Max. Turning Diameter | |
| Max. Turning Length | |
| Table to spindle nose: | 1000 mm |
| TRAVELS | |
| X-Axis Rapid Traverse: | 3000 mm |
| Y-Axis Rapid Traverse: | 1550 mm |
| Z-Axis Rapid Traverse: | 800 mm |
| FEED RATES |
| X-Axis Rapid Traverse: | 16 m/min |
| Y-Axis Rapid Traverse: | 16 m/min |
| Z-Axis Rapid Traverse: | 16 m/min |
| MAIN SPINDLE | |
| Max. Spindle Speed: | 30/25 r/min |
| Max. Spindle Power: | 7/24 TAPER kW |
| Max. Spindle Torque: | 12000 N·m |
| Tool Taper: | ISO #50 |
| TABLE | |
| Table Length: | 3000 mm |
| Table Width: | 1350 mm |
| Pallet Size | |
| Rotary Table Diameter | |
| Maximum Workpiece Weight: | 8000 kg |
| DIMENSIONS | |
| Length: | 4450 mm |
| Height: | 4770 mm |
| Width: | 1960 mm |
| Weight: | 29000 kg |
