Trong các hệ thống sản xuất hiện đại, con trượt đóng vai trò quan trọng giúp tăng hiệu quả và độ chính xác của quy trình. Nó là một phần rất quan trọng trong việc nâng cao năng suất và chất lượng sản phẩm.
Giới thiệu chung về con trượt
Con trượt là một thành phần cơ khí quan trọng được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Chức năng chính là hỗ trợ chuyển động tịnh tiến hoặc quay của các bộ phận máy móc một cách chính xác và trơn tru. Với thiết kế đặc biệt, con trượt giúp giảm ma sát, tăng độ chính xác và độ bền của hệ thống.
Có nhiều loại con trượt khác nhau, mỗi loại được thiết kế để phù hợp với các yêu cầu cụ thể của từng ứng dụng. Một số loại phổ biến bao gồm:
- Con trượt tuyến tính (Linear Bearings): Được sử dụng để hỗ trợ chuyển động tịnh tiến dọc theo một đường thẳng.
- Con trượt vòng bi (Ball Bearings): Hỗ trợ chuyển động quay và giảm ma sát giữa các bộ phận quay.
- Con trượt dẫn hướng (Guide Rails): Hỗ trợ và dẫn hướng các bộ phận chuyển động trong hệ thống máy móc.
Cấu trúc và nguyên lý hoạt động của con trượt
Cấu tạo cơ bản
Vỏ (Housing)
Đây là phần bên ngoài bảo vệ và giữ cố định các bộ phận bên trong. Vỏ thường được làm từ các vật liệu cứng như thép không gỉ, hợp kim nhôm hoặc nhựa chịu lực, tùy thuộc vào yêu cầu về độ bền và khả năng chịu tải.
Bi (Balls) hoặc Con lăn (Rollers)
Đây là các phần tử chịu tải chính, giúp giảm ma sát và cho phép chuyển động mượt mà. Các bi hoặc con lăn được làm từ thép cứng hoặc vật liệu tổng hợp, được đặt giữa vỏ và trục dẫn hướng để giảm ma sát trong quá trình chuyển động.
Trục dẫn hướng (Guide Rail)
Trục dẫn hướng là phần giúp định hướng và hỗ trợ chuyển động của con trượt. Trục này thường có bề mặt được gia công chính xác, giúp đảm bảo độ thẳng và độ mịn cao, từ đó giảm thiểu ma sát và mài mòn.
Lồng bi (Ball Retainer)
Lồng bi giữ các viên bi hoặc con lăn ở vị trí cố định và đảm bảo chúng di chuyển đúng hướng. Lồng bi thường được làm từ kim loại nhẹ hoặc nhựa chịu lực, giúp duy trì khoảng cách đều giữa các viên bi hoặc con lăn, giảm ma sát và tiếng ồn.
Phớt chắn bụi (Seals)
Phớt chắn bụi giúp ngăn bụi bẩn và các tạp chất xâm nhập vào bên trong con trượt, bảo vệ các bộ phận chuyển động và bôi trơn.
Bôi trơn (Lubrication)
Hệ thống bôi trơn có thể bao gồm mỡ hoặc dầu, giúp giảm ma sát và mài mòn giữa các bộ phận chuyển động. Một số con trượt có hệ thống bôi trơn tự động hoặc cổng bôi trơn để dễ dàng bổ sung chất bôi trơn khi cần thiết.
Tấm đệm (End Plates)
Tấm đệm thường được gắn ở hai đầu con trượt để giữ các bộ phận bên trong không bị rơi ra ngoài và đảm bảo kết cấu vững chắc của con trượt.
Nguyên lý hoạt động
Khả năng di chuyển tạo ra ít ma sát của con trượt là do cấu tạo đặc biệt của nó. Bên trong con trượt là những rãnh bi chứa các bi trượt hoặc là những con lăn được gắn cố định. Đây chính là nơi tiếp xúc trực tiếp với bộ phận dẫn hướng tuyến tính. Bên cạnh đó là hệ thống dầu bôi trơn.
Khi di chuyển, các bi trượt hoặc con lăn sẽ lăn hoặc trượt theo trên bộ phận dẫn hướng. Các chuyển động này về bản chất đã tạo ra các ma sát rất nhỏ. Đồng thời còn kết hợp với hệ thống bôi trơn càng làm cho chuyển động thêm êm ái và mượt mà.
Ứng dụng của con trượt trong dây chuyền sản xuất
Con trượt được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Điều này được chứng minh bằng thực tế là các máy móc có bộ phận chuyển động tuyến tính hầu hết đều phải sử dụng con trượt. Mà hầu như trong ngành công nghiệp nào cũng đều có những máy móc đòi hỏi các yêu cầu này.
Những ứng dụng phổ biến nhất của con trượt phải kể đến:
- Các loại máy CNC, máy khắc,…
- Các dây chuyền sản xuất linh kiện bán dẫn
- Các loại máy mài
- Máy móc phục vụ công nghiệp nhựa
- Bộ phân nâng trong các xe nâng
- Thành phần quan trọng trong các thiết bị đo lường hiện đại

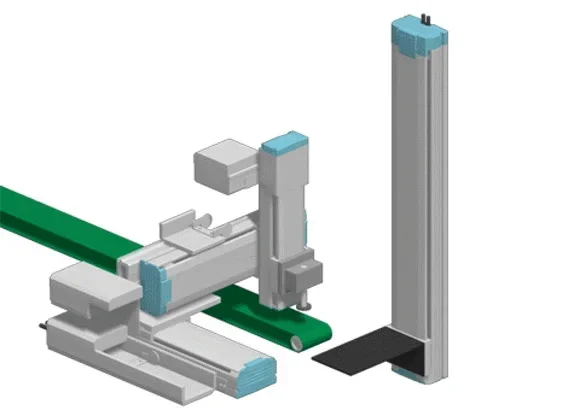

- Các loại máy tự động hóa
Sự quan trọng của con trượt trong quá trình sản xuất
Tăng độ chính xác và hiệu suất
Giúp các bộ phận máy móc di chuyển một cách chính xác và mượt mà, đảm bảo các quá trình sản xuất được thực hiện với độ chính xác cao. Điều này rất quan trọng trong các ngành sản xuất yêu cầu độ chính xác tuyệt đối như ngành công nghiệp điện tử, cơ khí chính xác và y tế.
Giảm ma sát và mài mòn
Bằng cách giảm ma sát giữa các bề mặt chuyển động, con trượt giúp giảm mài mòn và hư hỏng các bộ phận máy móc. Điều này kéo dài tuổi thọ của thiết bị và giảm chi phí bảo trì, đồng thời đảm bảo hệ thống vận hành liên tục và ổn định.
Tăng tốc độ sản xuất
Con trượt cho phép các bộ phận máy móc di chuyển nhanh hơn và linh hoạt hơn, từ đó tăng tốc độ sản xuất. Điều này đặc biệt hữu ích trong các dây chuyền sản xuất tự động, nơi thời gian và hiệu quả là yếu tố then chốt để tối ưu hóa năng suất.
Giảm tiếng ồn và rung động
Các viên bi hoặc con lăn trong con trượt giúp giảm tiếng ồn và rung động trong quá trình chuyển động. Điều này không chỉ tạo ra môi trường làm việc yên tĩnh hơn mà còn giảm thiểu rủi ro hư hỏng cho các bộ phận máy móc do rung động.
Dễ dàng bảo trì và lắp đặt
Con trượt được thiết kế dễ dàng lắp đặt và bảo trì, giúp giảm thiểu thời gian ngừng máy và chi phí bảo trì. Các hệ thống bôi trơn và phớt chắn bụi giúp duy trì hiệu suất ổn định và kéo dài tuổi thọ của con trượt mà không cần can thiệp quá nhiều từ nhân viên kỹ thuật.
Tối ưu hóa không gian sản xuất
Với thiết kế nhỏ gọn và hiệu quả, con trượt giúp tối ưu hóa không gian trong nhà máy, cho phép sắp xếp các máy móc và thiết bị một cách hiệu quả hơn. Điều này rất quan trọng trong các nhà máy có không gian hạn chế hoặc trong các ứng dụng yêu cầu tích hợp nhiều máy móc trên một dây chuyền sản xuất.
Tăng khả năng tự động hóa
Con trượt là thành phần không thể thiếu trong các hệ thống tự động hóa, từ các robot công nghiệp đến các máy CNC. Khả năng di chuyển chính xác và đáng tin cậy của con trượt giúp các hệ thống tự động hóa hoạt động hiệu quả hơn, tăng năng suất và giảm thiểu lỗi trong quá trình sản xuất.
Kết luận
Con trượt không chỉ là một thành phần cơ khí thông thường mà còn là một yếu tố then chốt giúp các dây chuyền sản xuất vận hành trơn tru và hiệu quả. Hiểu rõ về con trượt và ứng dụng của nó có thể mang lại nhiều lợi ích cho doanh nghiệp, từ việc giảm chi phí bảo trì đến việc tối ưu hóa quy trình sản xuất. Hy vọng qua bài viết này, bạn đã có cái nhìn tổng quan và sâu sắc hơn về vai trò của con trượt trong ngành công nghiệp hiện đại.
