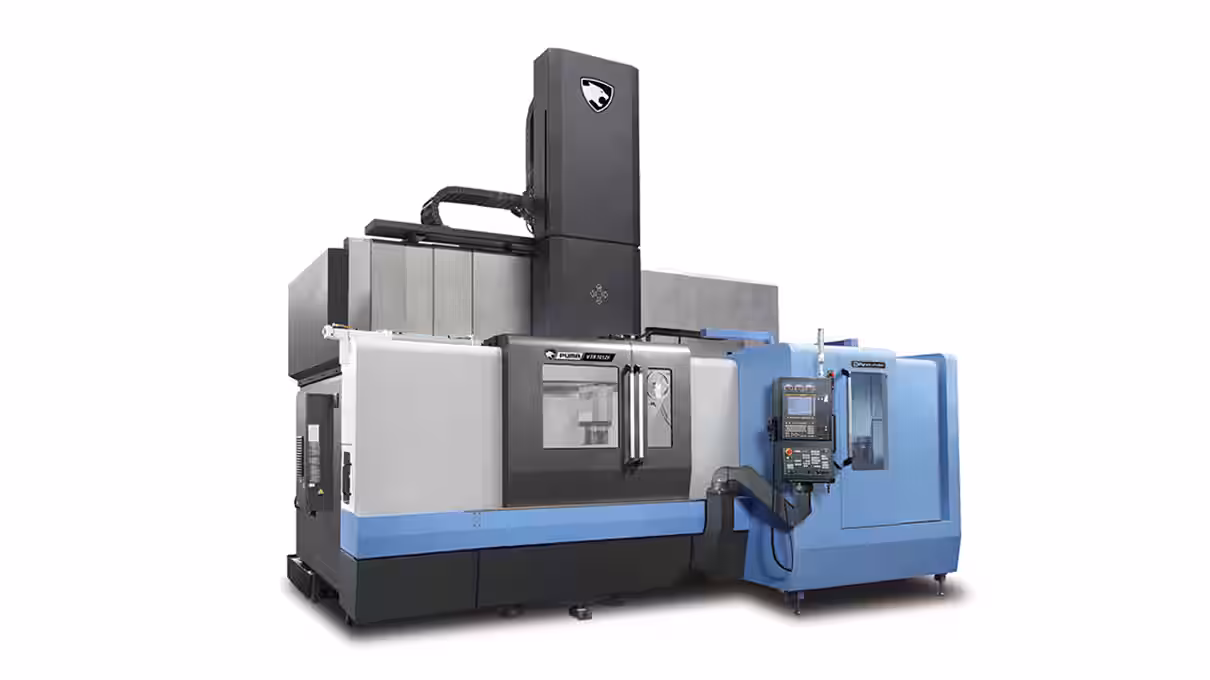

PUMA VTR series

Trung tâm tiện đứng VTC dạng box way cứng vững lớn nhất của DN SOLUTIONS

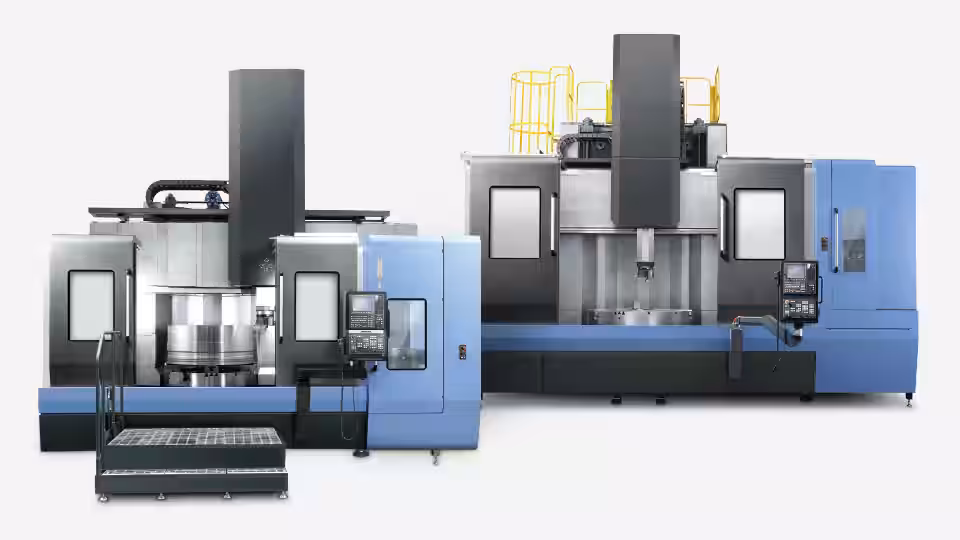

PUMA VTR Series sở hữu kết cấu cột rộng, kích thước lớn đặt trên bệ máy liền khối, tạo nền tảng cho các thông số kỹ thuật vượt trội và khả năng gia công ổn định, chính xác cao trong các ứng dụng tiện hạng nặng.

Điểm nổi bật

Vùng gia công rộng – khả năng tải lớn

• Thiết kế hướng tới độ bền cao và độ ổn định gia công vượt trội

• Nhiều cấu hình sản phẩm, đường kính tiện tối đa từ Ø1250 mm đến Ø2500 mm

• Chiều cao tiện tối đa từ 750 mm đến 2000 mm

Năng suất cao – trục chính kết cấu cứng vững

• Trục chính đối xứng nhiệt, trang bị bộ làm mát công suất lớn, đảm bảo độ chính xác ổn định và tuổi thọ cao

• Mô-men xoắn trục chính tối đa: 41.160 N·m (PUMA VTR2025 Series)

• Công suất trục chính tối đa: 70 kW (tùy chọn – PUMA VTR1216 / 1620 Series)

• Tùy chọn thay mâm cặp tự động (Automatic Chuck Changer)

Trục ram – nâng cao năng suất

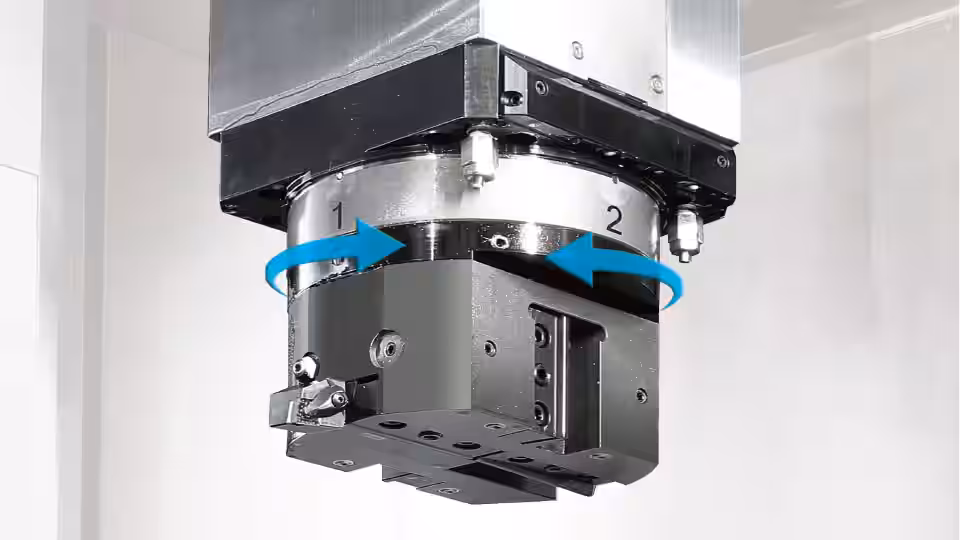

• Hệ thống Ram Tool Index với ổ dao 4 vị trí, cho phép sử dụng 4 dao trực tiếp trên ram, không cần ATC → tăng năng suất

• Lực kẹp dao 8.000 kg

• Ổ dao ATC dẫn động servo: 12 – 34 dao

PUMA VTR1012FC / 1216FC

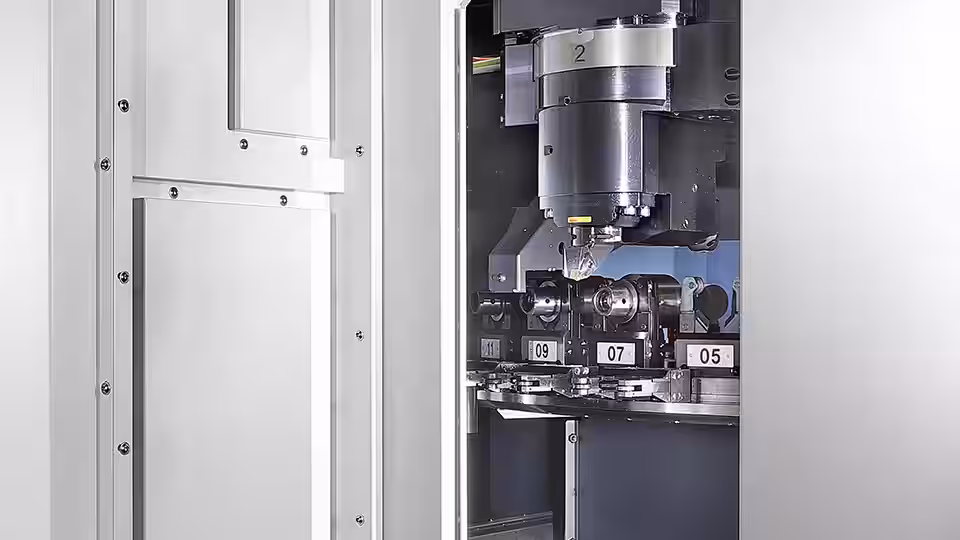

• Thay dao tự động bằng hệ CAPTO

• Index dao CAPTO theo phương đứng / ngang

• Che chắn kín hoàn toàn, mái che tự động đóng/mở

• Tương thích ổ dao dạng bánh xe lên đến 60 dao (chỉ áp dụng cho VTR1012FC / 1216FC)

• Có thể trang bị TTC áp suất cao 150 bar, giúp thoát phoi dễ dàng và nâng cao năng suất gia công chính xác

Thông số kỹ thuật

Các thông số kỹ thuật được xây dựng theo tiêu chuẩn toàn cầu và có thể khác nhau tùy theo từng khu vực.
