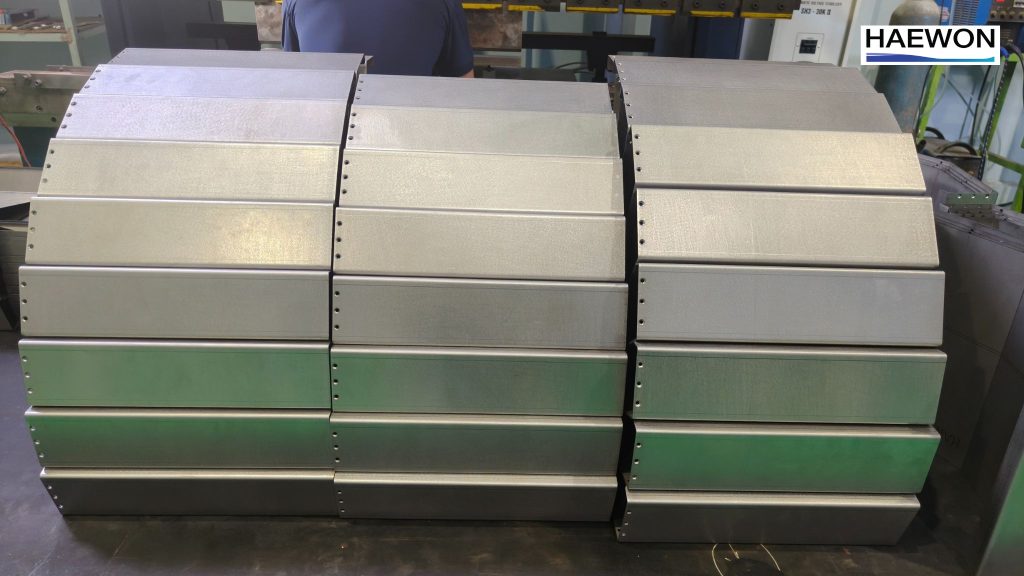

Trong gia công cơ khí chính xác, nhiều doanh nghiệp tập trung vào dao cụ, hệ điều khiển, hoặc lập trình mà đôi khi bỏ qua một bộ phận tưởng chừng đơn giản: cover máy CNC (nắp che trục). Trên thực tế, cover đóng vai trò bảo vệ trực tiếp toàn bộ hệ dẫn hướng và truyền động – những thành phần quyết định độ chính xác của máy. Khi cover bị hỏng, cong vênh hoặc rách, phoi kim loại và dung dịch làm mát sẽ xâm nhập vào ray trượt, block, vitme… gây mài mòn và phát sinh sai số. Ban đầu sai số có thể nhỏ và khó nhận biết, nhưng về lâu dài sẽ ảnh hưởng nghiêm trọng đến chất lượng gia công và chi phí bảo trì.
Bài viết dưới đây phân tích chi tiết cơ chế ảnh hưởng của cover hỏng đến độ chính xác CNC và giải pháp xử lý phù hợp!
Cover máy CNC bảo vệ những bộ phận nào?
Cover không chỉ là tấm kim loại che chắn. Nó là lớp bảo vệ tuyến đầu cho toàn bộ hệ thống chuyển động của trục X/Y/Z.
a. Ray trượt (Linear Guide)
Ray trượt là bộ phận quyết định độ thẳng và độ ổn định chuyển động của trục. Khi phoi kim loại bám vào rãnh ray:
- Tạo vết xước vi mô trên bề mặt dẫn hướng
- Làm thay đổi hệ số ma sát
- Gây chuyển động giật cục ở tốc độ thấp
Nếu không được che chắn tốt, ray sẽ mòn không đều, làm giảm độ chính xác vị trí theo thời gian.
b. Block trượt (Linear Block)
Block chứa hệ thống bi tuần hoàn bên trong. Khi phoi lọt vào:
- Bi có thể bị kẹt
- Xuất hiện điểm rơ cục bộ
- Tăng rung động khi di chuyển nhanh
Hậu quả là độ lặp lại (repeatability) giảm rõ rệt, đặc biệt khi gia công khuôn chính xác.

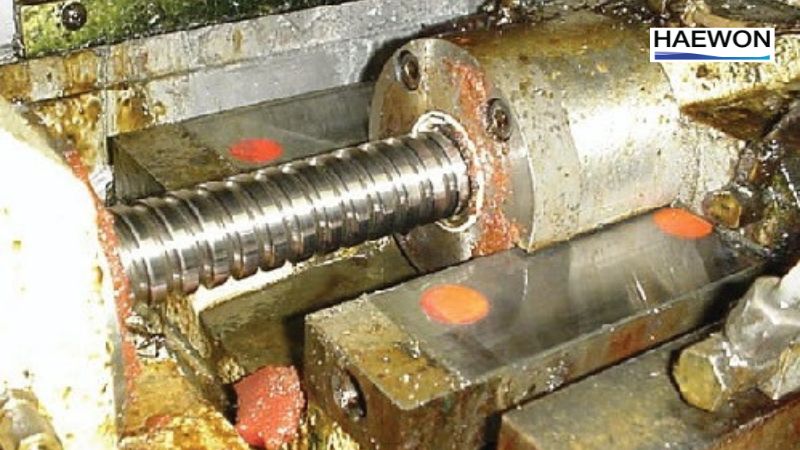

c. Vitme bi (Ball Screw)
Vitme là bộ phận chuyển đổi chuyển động quay thành chuyển động tịnh tiến.
Nếu cover không kín:
- Phoi sắc cạnh làm trầy ren vitme
- Nước làm mát rửa trôi lớp dầu bôi trơn
- Bi tuần hoàn mòn nhanh
Chỉ cần một đoạn ren bị mòn không đều cũng đủ tạo sai số bước khi di chuyển hành trình dài.
d. Đai ốc vitme (Ball Nut)
Ball nut chứa hệ bi tuần hoàn chính xác cao. Khi bị xâm nhập phoi:
- Bi mòn lệch
- Tăng độ rơ dọc trục
- Phát sinh sai số định vị
Đây là dạng hư hỏng tốn chi phí thay thế lớn nếu không phát hiện sớm.
e. Thanh răng – bánh răng (máy truyền động rack & pinion)
Ở các máy CNC hành trình lớn, hệ rack & pinion thường được sử dụng. Phoi bám vào:
- Làm mòn răng
- Tăng tiếng ồn
- Gây rung động khi tăng tốc
Sai số gia công bề mặt phẳng dài sẽ xuất hiện rõ rệt.
g. Cảm biến hành trình & hệ bôi trơn
Cover cũng bảo vệ:
- Cảm biến homing
- Công tắc hành trình
- Đường ống dầu bôi trơn
Khi nước và phoi xâm nhập, có thể gây:
- Báo sai tọa độ gốc
- Tắc đường dầu
- Giảm hiệu quả bôi trơn
Cơ chế gây sai số khi cover bị hỏng
Khi cover không còn đảm bảo độ kín và độ cứng ban đầu, môi trường gia công khắc nghiệt sẽ tác động trực tiếp đến hệ dẫn hướng và truyền động. Sai số không xuất hiện ngay lập tức mà hình thành theo từng giai đoạn thông qua các cơ chế mài mòn, rung động và suy giảm bôi trơn. Hiểu rõ cơ chế này giúp doanh nghiệp đánh giá đúng mức độ rủi ro thay vì chỉ xử lý khi máy đã lệch chuẩn nghiêm trọng.
1. Phoi kim loại xâm nhập hệ dẫn hướng
Phoi là vật liệu cứng, sắc cạnh. Khi lọt vào ray:
- Tạo rãnh xước trên bề mặt
- Làm biến đổi tiếp xúc giữa ray và block
- Gây ma sát không đồng đều
Ma sát thay đổi → chuyển động không mượt → sai lệch vị trí.
2. Hao mòn không đồng đều
Cover rách thường khiến một vùng ray bị phoi bám nhiều hơn vùng khác. Điều này gây:
- Mòn cục bộ
- Độ rơ không đồng nhất theo hành trình
Khi máy chạy đến vùng mòn, sai số tăng lên rõ rệt.
3. Rung động vi mô
Vitme hoặc block bị mòn tạo rung động vi mô ở tốc độ cao. Hệ quả:
- Đường cắt xuất hiện vết sọc
- Độ nhám bề mặt tăng
- Độ chính xác hình học giảm
Đây là nguyên nhân phổ biến khi gia công khuôn yêu cầu Ra thấp.

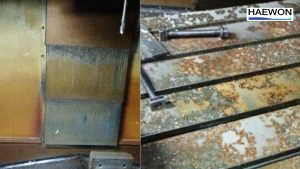

4. Ảnh hưởng đến hệ bôi trơn
Nước làm mát và dầu cắt gọt có thể:
- Rửa trôi dầu bôi trơn ray
- Làm nhiễm bẩn mỡ vitme
- Tăng tốc độ oxy hóa kim loại
Thiếu bôi trơn là nguyên nhân hàng đầu gây mài mòn nhanh.
Các dạng sai số gia công do cover hỏng
Sai số phát sinh từ hệ cơ khí thường biểu hiện dưới nhiều hình thức khác nhau, từ sai lệch kích thước đơn giản đến biến dạng hình học phức tạp. Khi cover bị hỏng, các sai số này có xu hướng tăng dần theo thời gian và hành trình vận hành. Việc nhận diện đúng dạng sai số sẽ giúp khoanh vùng nguyên nhân nhanh hơn trong quá trình bảo trì.
a. Sai số vị trí (Positioning Error)
- Kích thước chi tiết lệch so với chương trình
- Độ sai lệch tăng theo hành trình dài
Đặc biệt nghiêm trọng khi gia công tấm lớn.
b. Sai số lặp lại (Repeatability Error)
- Cùng một chương trình nhưng chi tiết sau lệch so với chi tiết trước
- Dung sai ±0.01mm khó duy trì
Điều này ảnh hưởng trực tiếp đến sản xuất hàng loạt.
c. Tăng độ nhám bề mặt
- Xuất hiện vết rung
- Bề mặt không đồng đều
- Cần gia công tinh lại → tốn thời gian
d. Mất độ thẳng trục
Khi ray mòn không đều:
- Trục di chuyển lệch
- Gia công mặt phẳng không đạt độ song song yêu cầu
Hệ quả dài hạn đối với doanh nghiệp
Nhiều xưởng chỉ thay ray hoặc vitme khi hỏng nặng, nhưng thực tế:
- Ray trượt có thể giảm tuổi thọ 30–50%
- Thay vitme chi phí cao
- Thời gian dừng máy gây tổn thất lớn
- Ảnh hưởng uy tín giao hàng
Một bộ cover giá trị thấp nhưng có thể bảo vệ hệ truyền động trị giá hàng trăm triệu đồng.
Dấu hiệu nhận biết cover cần thay
Trong thực tế vận hành, cover hiếm khi hỏng hoàn toàn ngay lập tức mà thường xuống cấp theo thời gian. Việc quan sát và kiểm tra định kỳ giúp phát hiện sớm các dấu hiệu bất thường trước khi chúng gây ảnh hưởng đến ray trượt hoặc vitme. Dưới đây là những biểu hiện phổ biến cho thấy cover cần được thay thế hoặc gia công lại.
Doanh nghiệp nên kiểm tra định kỳ và thay khi xuất hiện:
- Cover cong vênh
- Mép gấp rách
- Lò xo hồi bị đứt
- Phoi lọt vào bên trong
- Trục chạy nặng hoặc phát tiếng lạ
Không nên chờ đến khi sai số xuất hiện rõ ràng mới thay.
Giải pháp: Thay cover đúng tiêu chuẩn kỹ thuật
Khi cover đã xuống cấp hoặc hư hỏng, việc xử lý không nên dừng lại ở thay mới đơn thuần mà cần đánh giá tổng thể tình trạng ray trượt, vitme và môi trường vận hành. Một giải pháp đúng phải đảm bảo đồng thời ba yếu tố: khôi phục độ bảo vệ cơ khí, ngăn ngừa tái nhiễm phoi và tối ưu chu kỳ bảo trì. Chủ động phòng ngừa luôn có chi phí thấp hơn rất nhiều so với sửa chữa sau khi sai số đã phát sinh nghiêm trọng.
1. Gia công đúng kích thước thực tế
Khi gia công Cover phải:
- Phù hợp hành trình trục
- Không cạ vào ray
- Đảm bảo độ kín khít
Sai kích thước có thể gây cọ xát và hỏng nhanh hơn.
2. Chọn vật liệu phù hợp
- Thép sơn tĩnh điện
- Inox chống ăn mòn
- Thiết kế nếp gấp đủ độ cứng
Phải chịu được môi trường dầu và phoi.
3. Lắp đặt đúng kỹ thuật
- Cố định chắc chắn
- Không để khe hở lớn
- Kiểm tra hành trình sau lắp
Hae Won – Giải pháp cover CNC toàn diện
Trong lĩnh vực cung cấp linh kiện và dịch vụ CNC, Hae Won không chỉ cung cấp thiết bị mà còn tập trung vào giải pháp bảo vệ và duy trì độ chính xác máy.
a. Gia công cover theo yêu cầu
Hae Won nhận:
- Gia công cover theo mẫu thực tế
- Sản xuất theo kích thước đo tại xưởng
- Đảm bảo đúng hành trình trục X/Y/Z
Vật liệu sử dụng đạt tiêu chuẩn chịu lực, chống dầu và chống ăn mòn.
b. Cung cấp cover có sẵn tại kho
Đối với nhiều dòng máy phổ biến, Hae Won có sẵn cover thay thế giúp:
- Rút ngắn thời gian chờ đợi
- Giảm thời gian dừng máy
- Hỗ trợ giao hàng nhanh
>> Xem các cover có sẵn tại Hae Won:
c. Cung cấp linh kiện CNC chính hãng
Ngoài cover, Hae Won còn cung cấp:
- Ray trượt
- Block
- Vitme bi
- Vòng bi trục chính
- Phụ kiện CNC Hàn Quốc chính hãng
Giải pháp đồng bộ giúp doanh nghiệp duy trì độ chính xác lâu dài.
d. Dịch vụ sửa chữa và bảo trì chuyên nghiệp
Hae Won có đội ngũ kỹ thuật nhiều kinh nghiệm:
- Kiểm tra sai số máy
- Đánh giá tình trạng ray – vitme
- Tư vấn phương án thay thế tối ưu chi phí
Mục tiêu không chỉ thay linh kiện mà còn tối ưu hiệu suất vận hành tổng thể.
Kết luận
Cover máy CNC tuy là bộ phận phụ trợ nhưng lại đóng vai trò cốt lõi trong việc bảo vệ hệ dẫn hướng và truyền động. Khi cover hỏng, phoi và nước làm mát sẽ xâm nhập gây mài mòn, rung động và phát sinh sai số gia công.
Việc thay cover đúng thời điểm giúp:
- Duy trì độ chính xác ổn định
- Giảm chi phí thay ray và vitme
- Hạn chế dừng máy ngoài kế hoạch
- Bảo vệ tài sản máy móc giá trị cao
Đầu tư đúng vào cover là một quyết định kỹ thuật thông minh và mang lại lợi ích dài hạn cho mọi xưởng CNC.
